Bolt-kekuatan tinggi: analisis menyeluruh daripada bahan kepada rawatan haba
Bolt-kekuatan tinggi: analisis menyeluruh daripada bahan kepada rawatan haba
1 Pengenalan kepada bolt-kekuatan tinggi
1.1 Standard bolt -kekuatan tinggi
Dalam perdagangan antarabangsa dan projek luar negara, bolt berkekuatan tinggi -biasanya mengikut piawaian utama berikut untuk memastikan bahan, sifat mekanikal, rawatan haba dsb. memenuhi keperluan teknikal yang diperlukan:
ISO 898-1
Piawaian ini digunakan secara meluas di seluruh dunia (terutamanya di Eropah dan projek antarabangsa yang lain) dan menentukan sifat mekanikal keluli karbon dan pengikat keluli aloi seperti kekuatan tegangan, kekuatan hasil, kekerasan, pemanjangan dan pekali tork.

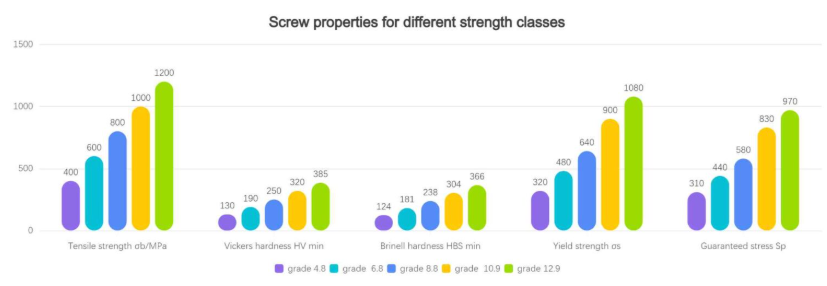

Gred kekuatan biasa dalam ISO 898-1 ialah 8.8, 10.9 dan 12.9, yang merupakan rujukan yang sangat penting untuk pengeluaran dan penerimaan bolt berkekuatan tinggi.
ASTM A490
Berkenaan dengan bolt struktur keluli aloi, kekuatan tegangan minimum biasanya diperlukan untuk mencapai 150ksi (kira-kira 1034MPa).
Jenis bolt ini sering digunakan dalam sambungan struktur keluli yang memerlukan kekuatan tinggi, seperti jambatan,-bangunan bertingkat tinggi dan jentera besar.
ASTM A354
Piawaian ini memerlukan bolt mempunyai sifat mekanikal yang sangat baik untuk digunakan dalam persekitaran yang keras.
Ia sering digunakan dalam projek di mana faktor keselamatan dan ketahanan adalah kritikal, seperti jentera berat dan peralatan khas tertentu.
Piawaian ini mengemukakan keperluan teknikal terperinci untuk gred bahan, sifat mekanikal, rawatan haba, dll. Berbanding dengan bolt biasa gred 4.6, gred 8.8 atau gred 10.9, bolt-kekuatan tinggi mempunyai gred kekuatan yang lebih tinggi (seperti gred 12.9) dan keperluan yang lebih ketat untuk kawalan proses dan pemilihan bahan untuk memenuhi keperluan beban faktor yang tinggi.
1.2 Keperluan prestasi bolt-kekuatan tinggi
"Kekuatan tinggi" bolt kekuatan tinggi-bukan sahaja dicerminkan dalam kekuatan tegangan, tetapi juga dalam keperluan komprehensif kekuatan alah, pemanjangan, keliatan impak dan penunjuk lain. Secara umumnya, antara gred bolt-kekuatan tinggi yang biasa di Amerika Syarikat, kekuatan tegangan minimum bolt boleh mencapai lebih daripada 1000MPa, dan sesetengah bolt keluli aloi malah boleh mencapai julat 1200~1400MPa. Selain itu, untuk memastikan sambungan yang boleh dipercayai dalam pelbagai persekitaran kerja, bolt -kekuatan tinggi juga harus mempunyai ciri prestasi berikut:
Keliatan dan kemuluran
Dalam persekitaran yang melampau atau di bawah beban dinamik dan hentaman, keliatan dan kemuluran bahan selalunya lebih penting daripada kekuatan. Terutamanya untuk bolt yang perlu berfungsi dalam persekitaran suhu rendah (seperti -20 darjah atau -40 darjah ), secara amnya, nilai hentaman Charpy bagi bolt berkekuatan tinggi pada suhu yang sepadan dikekalkan sekurang-kurangnya 27J~40J untuk mengelakkan patah rapuh; dalam bidang kuasa angin kutub atau luar pesisir, keperluan ujian boleh ditingkatkan lagi kepada -50 darjah atau lebih rendah.
Selain itu, untuk bolt gred 10.9 atau 12.9 biasa, pemanjangan (A5) biasanya diperlukan untuk mencapai 8%~14%, dan -pengurangan keratan rentas (Z) biasanya harus melebihi 40%~50% untuk memastikan kapasiti ubah bentuk plastik dan margin keselamatan yang mencukupi. Ringkasnya, untuk mengekalkan kebolehpercayaan untuk masa yang lama dalam keadaan yang teruk, tidak cukup untuk memberi tumpuan kepada kekuatan tinggi sahaja, keliatan dan kemuluran adalah sama penting.
Kehidupan keletihan
Dalam persekitaran dengan getaran yang kerap atau beban berselang-seli, bolt dengan rintangan lesu yang tidak mencukupi terdedah kepada rekahan lesu pada akar benang atau kepekatan tegasan, akhirnya membawa kepada keretakan.
Rintangan kakisan
Untuk bolt-kekuatan tinggi yang digunakan dalam kejuruteraan marin, peralatan petrokimia atau persekitaran lembap, rawatan permukaan atau penambahan unsur aloi khas seperti kromium (Cr) dan nikel (Ni) biasanya diperlukan untuk meningkatkan rintangan kakisan.
1.3 Penggunaan bolt-kekuatan tinggi
Bolt-kekuatan tinggi mempunyai ciri-ciri beban tinggi-kapasiti galas, keliatan yang baik dan hayat perkhidmatan yang panjang.
Mereka sering digunakan dalam keadaan berikut:
- Struktur keluli besar: seperti jambatan, kilang berat, menara turbin angin dan rangka bangunan-tinggi
- Industri automotif dan aeroangkasa: sambungan utama enjin, casis dan komponen struktur pesawat
- Industri petroleum, petrokimia, kuasa: kapal tekanan, sambungan bebibir saluran paip, injap, peralatan kuasa nuklear
- Peralatan dan jentera berat: jentera perlombongan, peralatan ketenteraan, pembinaan kapal dan komponen beban tinggi-yang lain
Perlu diingat bahawa "kekuatan tinggi" tidak bermakna mengejar kekuatan tertinggi. Jika projek beroperasi dalam persekitaran suhu yang sangat rendah, sebagai tambahan kepada kekuatan, keliatan impak dan komposisi bahan bolt mesti dipertimbangkan dengan teliti. Jika projek terdedah kepada suhu tinggi dan media menghakis, keluli aloi dengan rintangan suhu tinggi atau rintangan kakisan yang sepadan hendaklah dipilih. Oleh itu, dalam pemilihan bolt dan peringkat perolehan, keadaan kerja dan keperluan prestasi mekanikal produk mesti dinilai secara menyeluruh, dan "kekuatan tertinggi" tidak boleh dilakukan secara membuta tuli.
2. Bahan bolt-tinggi
Kualiti bahan mentah adalah asas untuk menentukan kualiti dan prestasi bolt. Bolt-kekuatan tinggi biasanya menggunakan keluli struktur aloi seperti 42CrMo, B7 dan 40CrNiMo. Bahan-bahan ini mempunyai sifat mekanikal yang sangat baik di bawah suhu tinggi, beban tinggi atau beban hentaman, dan juga boleh memenuhi keperluan keliatan suhu rendah atau rintangan kakisan kepada darjah yang berbeza-beza.
2.1 Gred keluli biasa untuk bolt kekuatan tinggi-
Berikut ialah beberapa gred keluli biasa dan nama antarabangsa/AS yang sepadan:
42CrMo (gred keluli aloi biasa di peringkat antarabangsa, sepadan dengan komposisi ASTM B7 AS):
Ia mempunyai kekuatan tinggi dan kebolehkerasan, dengan kekuatan tegangan umumnya 1100-1300MPa atau lebih tinggi, sesuai untuk pembuatan bolt gred 10.9 atau 12.9.
B7 (Gred keluli aloi ASTM A193 AS):
Komposisi B7 adalah serupa dengan 42CrMo, tetapi kandungan molibdenum (Mo) dikawal dengan lebih tepat. B7 digunakan terutamanya dalam persekitaran suhu tinggi dan tekanan tinggi, terutamanya untuk sambungan bebibir peralatan petrokimia.
40CrNiMo (biasa digunakan dalam piawaian ASTM A320 L7, dsb.):
Keluli ini mempamerkan keliatan hentaman suhu rendah-yang lebih baik dengan menambahkan pelbagai elemen pengaloian, dan boleh beroperasi pada suhu -40 darjah atau lebih rendah. Ia lebih banyak digunakan dalam bidang yang memerlukan rintangan hentaman suhu rendah, seperti kuasa angin dan kejuruteraan marin.
2.2 Perbezaan prestasi antara gred keluli yang berbeza dan puncanya
Ambil 42CrMo dan B7 sebagai contoh. Kedua-duanya adalah keluli pemadam karbon sederhana dan terbaja (kandungan karbon secara amnya 0.38%~0.45%), dan kedua-duanya mengandungi sejumlah kromium (Cr) dan molibdenum (Mo), dengan julat komposisi keseluruhan yang serupa. Walau bagaimanapun, melalui kawalan tepat unsur surih, terutamanya perbezaan kandungan molibdenum (Mo) dan mangan (Mn), bahan tersebut mungkin menunjukkan perbezaan prestasi yang ketara. Contohnya:
Kandungan molibdenum: Jika kandungan molibdenum B7 dikawal ketat antara 0.18 dan 0.20%, manakala kandungan molibdenum 42CrMo berada di hujung bawah (0.15~0.17%), B7 mempunyai kelebihan dalam kebolehkerasan dan keseragaman struktur, dan dengan itu berprestasi lebih baik dalam keliatan hentaman () sebagai keliatan ujian.
Kandungan mangan: Mangan boleh meningkatkan kekuatan dan kebolehkerasan dalam julat tertentu, tetapi mangan yang berlebihan meningkatkan risiko kerapuhan. Apabila digabungkan dengan unsur lain seperti molibdenum, "kecacatan" yang disebabkan oleh mangan boleh dikurangkan sebahagiannya, dengan itu mengekalkan keliatan yang baik sambil memastikan kekuatan.
2.3 Kesan setiap elemen pada sifat keluli (jadual)
Di bawah ialah jadual ringkas yang menggambarkan kesan unsur pengaloian biasa pada sifat keseluruhan keluli:
| unsur | Peranan Utama | Kesan pada Prestasi Bolt-Kekuatan Tinggi |
| C (Karbon) | Meningkatkan kekuatan, kekerasan, mengurangkan keplastikan, dan keliatan | Kandungan karbon yang berlebihan meningkatkan kerapuhan, manakala kandungan karbon sederhana membantu mencapai tahap kekuatan yang diingini |
| Cr (Chromium) | Meningkatkan rintangan haus, rintangan kakisan dan kebolehkerasan | Kandungan kromium yang lebih tinggi meningkatkan kestabilan bolt dalam-suhu tinggi dan persekitaran yang menghakis |
| Mo (Molibdenum) | Meningkatkan kebolehkerasan, anti-kerapuhan suhu dan-kekuatan suhu tinggi | Membantu menapis bijirin dan meningkatkan-keliatan impak suhu rendah dan rintangan haus, penting dalam keluli B7 |
| Mn (Mangan) | Meningkatkan kebolehkerasan, kekuatan, dan rintangan haus; kandungan yang berlebihan boleh menyebabkan pertumbuhan bijirin dan kerapuhan | Perlu diseimbangkan dengan elemen lain untuk memperbaiki sifat mekanikal sambil mengelakkan peningkatan kerapuhan |
| Ni (Nikel) | Meningkatkan-keliatan suhu rendah dan rintangan kakisan, meningkatkan kekuatan | Berfaedah terutamanya dalam persekitaran-suhu rendah seperti kuasa angin dan kejuruteraan marin, meningkatkan keliatan impak |
| V (Vanadium) | Memperhalusi struktur bijirin, meningkatkan kekuatan dan keliatan | Apabila digunakan dalam jumlah yang sesuai, boleh meningkatkan hayat keletihan, penggunaan berlebihan boleh membuat pemprosesan lebih sukar |
Ringkasnya, pemilihan bahan bolt -kekuatan tinggi mesti disepadukan rapat dengan persekitaran aplikasi. Apabila keliatan tinggi dan kemuluran yang tinggi diperlukan, kandungan unsur seperti molibdenum dan nikel perlu ditingkatkan, dan kandungan kekotoran seperti sulfur dan fosforus harus dikawal dengan ketat. Untuk persekitaran aplikasi standard yang hanya menumpukan pada kekuatan tinggi tanpa mengambil kira keliatan, keluli seperti 42CrMo boleh memenuhi keperluan. Walau bagaimanapun, untuk mengambil kira kedua-dua kekuatan tinggi dan rintangan hentaman suhu-rendah, bahan seperti sistem aloi berbilang-elemen 40CrNiMo atau CrNiMo hendaklah diberi keutamaan.
3. Rawatan haba bagi bolt-kekuatan tinggi
Rawatan haba adalah langkah utama yang mempengaruhi prestasi bolt. Dengan pemanasan, pemeliharaan haba dan penyejukan, struktur mikro dalaman bahan boleh diubah, dan kekuatan, kemuluran dan keliatan impak boleh dipertingkatkan lagi. Dalam pengeluaran sebenar, bolt-kekuatan tinggi biasanya "dibaja" (pelindapkejutan + pembajaan) dan rawatan lain (contohnya, pembajaan penyahhidrogenan atau rawatan permukaan) dilakukan mengikut keperluan.
3.1 Proses rawatan haba bolt -tinggi
Secara umumnya, proses rawatan haba keluli struktur aloi bolt kekuatan tinggi-adalah seperti berikut:
Prapemanasan: Panaskan bolt kepada kira-kira 600–700 darjah untuk melepaskan tekanan dalaman dan mengurangkan risiko keretakan akibat kecerunan suhu yang berlebihan.
Austenitisasi: Pastikan bolt pada 900 darjah atau lebih tinggi untuk mengubah sepenuhnya teras dan permukaan menjadi austenit dan melarutkan unsur aloi ke dalam matriks.
Pelindapkejutan: Sejukkan bolt dengan cepat ke suhu bilik atau lebih rendah (biasanya menggunakan pelindapkejutan minyak atau penyejukan air polimer) untuk mengubah struktur mikro terutamanya kepada martensit, meningkatkan kekerasan dan kekuatan tegangan dengan ketara.
Pembajaan: Sejukkan bolt pada suhu tinggi yang sesuai (cth. 500-650 darjah ) untuk mengubah kekerasan berlebihan secara beransur-ansur menjadi struktur terbaja yang lebih mulur untuk mengelakkan keretakan rapuh semasa penggunaan.
3.2 Proses pelindapkejutan
Bahagian teras pelindapkejutan termasuk austenitisasi dan penyejukan pantas. Bolt-kekuatan tinggi memerlukan sekurang-kurangnya 90% teras untuk berubah menjadi martensit untuk memenuhi piawaian kekuatan dan keliatan yang diperlukan. Dalam pengeluaran sebenar, masa pemanasan dan pegangan mesti dikawal mengikut diameter berkesan bolt, komposisi bahan dan keseragaman suhu relau. Jika masa pemanasan tidak mencukupi atau kadar penyejukan terlalu perlahan, teras mungkin mengekalkan pearlit atau struktur kekuatan-rendah yang lain, mengakibatkan sifat mekanikal yang lemah.
3.3 Proses pembajaan
Untuk bolt-kekuatan tinggi, pembajaan suhu tinggi-yang betul (biasanya dalam julat 500-650 darjah ) amat penting. Fungsi utama pembajaan termasuk:
Melegakan tekanan haba: Semasa proses penyejukan cepat pelindapkejutan, kecerunan suhu yang besar di dalam bolt akan menyebabkan tekanan dalaman yang lebih tinggi. Jika pembajaan tidak dilakukan, keretakan mungkin berlaku semasa penggunaan berikutnya.
Menstabilkan struktur dan saiz: Pembajaan mengubah sejumlah kecil sisa austenit kepada martensit, mengagihkan semula mendakan karbida di dalam martensit dengan lebih sekata, dengan itu meningkatkan keliatan dan menstabilkan saiz.
Kurangkan kerapuhan: Martensit dalam -keadaan kekuatan tinggi biasanya rapuh; pembajaan boleh membentuk troostit terbaja atau troostit terbaja, yang memberikan keliatan dan kemuluran yang lebih baik.
3.4 Pertimbangan Rawatan Haba
Keseragaman suhu relau: Sama ada menggunakan relau kotak atau relau pelbagai-guna, suhu semua zon pemanasan mestilah seragam untuk memastikan transformasi mikrostruktur yang konsisten sepanjang bolt.
Kawalan potensi karbon: Untuk bahan yang memerlukan pengkarbonan atau pengekalan karbon, mengawal potensi karbon dan bacaan probe oksigen adalah penting untuk mengelakkan penyahkarbonan atau karbon berlebihan.
Pengagihan kekerasan permukaan dan teras: Untuk bolt besar, perhatian khusus harus diberikan kepada perbezaan kadar penyejukan antara teras dan permukaan. Penyejukan teras yang tidak mencukupi boleh mengakibatkan struktur perlit atau bainit, yang menjejaskan kekuatan keseluruhan.
Elakkan pereputan hidrogen: Semasa penjerukan, penyaduran elektrik atau fosfat, atom hidrogen mungkin menembusi logam dan menyebabkan pereputan hidrogen. Untuk menangani masalah ini, pembajaan penyahhidrogenan pada 190-230 darjah biasanya dilakukan selepas rawatan permukaan.
Jika anda ingin mengetahui lebih lanjut tentang rawatan haba, anda boleh menonton video di Saluran Data Metalurgi.
4. Pemeriksaan kualiti dan perolehan bolt-kekuatan tinggi
4.1 Ujian prestasi
Item pemeriksaan biasa untuk bolt-kekuatan tinggi ialah:
Ujian tegangan: ukur kekuatan tegangan, kekuatan hasil, pemanjangan,-pengurangan keratan rentas (nilai Z) dan penunjuk lain untuk mengesahkan pematuhan dengan ASTM A490, A354 dan piawaian lain.
Ujian kekerasan: Kekerasan Rockwell (HRC) atau kekerasan Brinell (HB) biasanya digunakan untuk menilai dengan cepat kualiti rawatan haba.
Ujian hentaman: Untuk bolt yang memerlukan -kekerasan hentaman suhu rendah, seperti bolt yang digunakan dalam kuasa angin, kejuruteraan marin atau kawasan sejuk-tinggi, ujian hentaman Charpy diperlukan pada suhu -20 darjah , -40 darjah atau bahkan lebih rendah untuk memastikan bolt tidak patah dalam persekitaran sejuk.
Analisis metalografik: perhatikan struktur mikro keratan rentas bolt (periksa martensit, bainit, ferit, kekasaran butiran, dll.) untuk menilai kualiti rawatan haba dan keseragaman bahan.
Pengesanan kecacatan permukaan: semak keretakan, lipatan, penyahkarburan permukaan atau kecacatan lain pada benang, kepala atau batang.
Jika anda ingin mengetahui lebih lanjut tentang pemeriksaan kualiti skru, anda boleh membaca artikel "Panduan Keseluruhan Proses Pemeriksaan Kualiti Skru".
4.2 Penyeragaman dan Pensijilan
Pensijilan atau piawaian antarabangsa membantu pembeli menilai dengan cepat kebolehpercayaan dan pematuhan produk. Pensijilan dan piawaian biasa termasuk:
ISO 898-1 (Sifat Mekanikal Bolt)
ISO 6157 (Keperluan untuk Pemeriksaan Kecacatan Permukaan Pengikat)
Piawaian khusus untuk persekitaran aplikasi yang berbeza seperti ASTM A193 / A320 / A354 / A490
Pensijilan Sistem Kualiti ISO 9001
Pengilang dengan pensijilan dan sistem ujian lengkap ini biasanya mempunyai pengurusan pengeluaran yang matang dan sistem kawalan kualiti untuk memastikan konsistensi dalam bekalan kelompok.
4.3 Syor Perolehan untuk Bolt-Kekuatan Tinggi
Kosongkan persekitaran penggunaan dan keperluan: Jelaskan persekitaran penggunaan (julat suhu, persekitaran menghakis, keadaan beban impak) sebelum membeli dan beri keutamaan kepada penunjuk prestasi (seperti kekuatan tegangan, keliatan impak).
Pilih pengilang yang boleh dipercayai: Pengeluaran bolt-kekuatan tinggi memerlukan-bahan, peralatan dan proses berkualiti tinggi. Adalah disyorkan untuk memilih pengeluar dengan barisan pengeluaran yang lengkap, kawalan kualiti yang ketat dan teknologi profesional untuk mengurangkan risiko peringkat pemasangan dan penyelenggaraan kemudian.
Semak bahan dan laporan proses rawatan haba: Sahkan dengan pembekal jenama bahan mentah, laporan pemeriksaan komposisi bahan, kaedah rawatan haba (suhu pembajaan, medium pelindapkejutan, dll.), dan laporan ujian prestasi untuk memastikan konsistensi produk kelompok.
Pengujian dan persampelan: Untuk projek dengan beban kritikal atau risiko berpotensi tinggi, pertimbangkan untuk menjalankan ujian kelompok kecil atau pemeriksaan rawak sebelum perolehan-skala besar untuk meminimumkan potensi risiko.
Keperluan penyesuaian: Jika bolt atau bolt atau bolt kekuatan tinggi tinggi khas yang digunakan dalam persekitaran tertentu (seperti impak suhu-rendah di bawah -40 darjah , suhu tinggi atau persekitaran kakisan tinggi) diperlukan, anda boleh berkomunikasi dengan pengilang untuk menyesuaikan komposisi aloi atau pelan rawatan haba untuk memenuhi keperluan sebenar.
